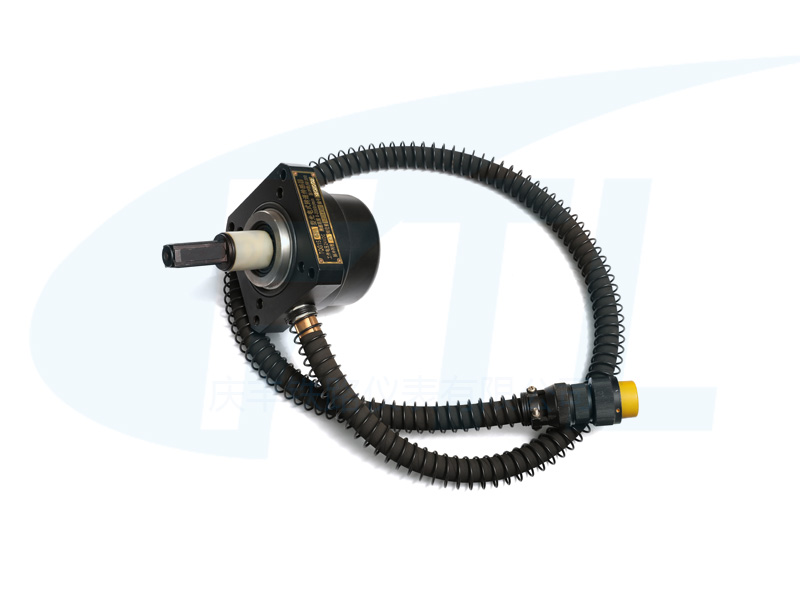

TQG15-G光電轉速傳感器

◆基于光電效應的轉速傳感器

◆無光縫設計，避免光縫堵塞問題

◆面光源技術，提高抗干擾能力

◆雙列軸承設計，提高軸承可靠性

◆多道密封措施，提高產品IP防護等級

◆通道靈活選配，通道間電隔離

◆多種脈沖數可供選擇

◆接觸式測速，多種連接方式可供選擇

◆耐低溫橡膠管，滿足極寒地區應用

性能參數

電氣參數
	電源電壓	標稱電壓值：DC15V或DC24V?？晒ぷ饔贒C12V～DC30V
	測速范圍	0rpm～3000rpm
	輸出通道數	2/3/4/6
	每轉脈沖數	200或96
	輸出波形	方波，上升和下降時間均不大于10μs
	負載電阻	≥3kΩ
	高電平	≥0.8 Vcc （Vcc為電源電壓）
	低電平	≤2V
	占空比	50%±10%
	相位差	90°±30°（順轉方向定義參見圖1）
	空載功耗電流	≤50mA
	絕緣電阻	≥50MΩ@500VDC
	絕緣強度	AC1500V/50Hz/60s
		特殊系列滿足AC5000V/50Hz/60s
	電磁兼容性	符合GB/T 24338.4-2009
	保護功能	電源極性保護、輸出短路保護
機械參數
	殼體材料	高強度鑄鋁合金
	軸伸長	78mm、95mm、110mm和120mm，可根據用戶要求定制
	外形尺寸	參見圖2，線長標準配置為1400mm，也可按用戶要求制作
	連接器	JL5-14TJ、JL5-19TK
